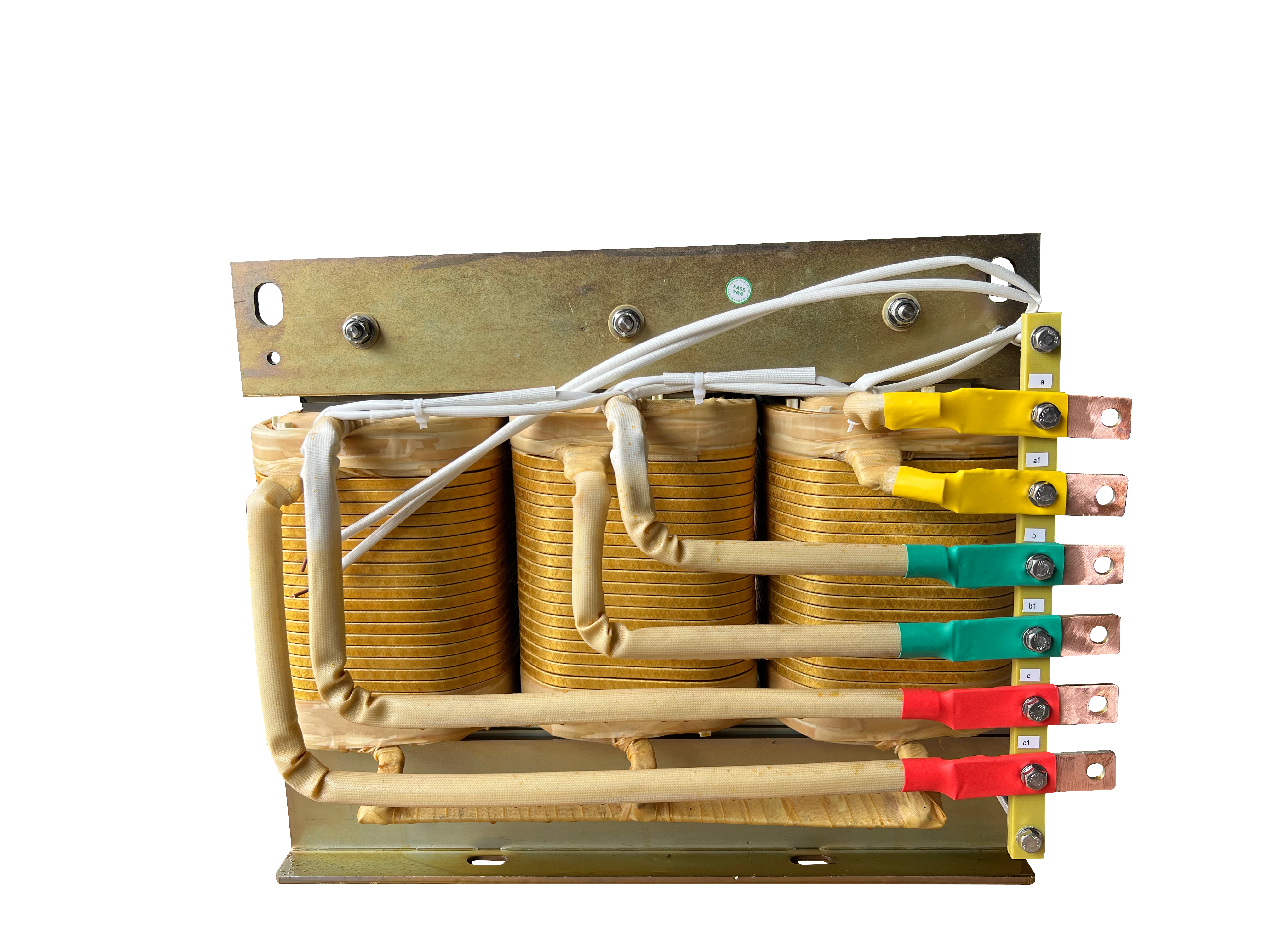

在同心式排列時，繞組的漏磁通如何分布及產生電磁力？

Time: 2024-03-24 Hits:

對于雙繞組同心式排列，漏磁通一般較同心式排列要小，而在多繞組同心式排列中則更為減小。以雙繞組單同心式排列為例，闡述漏磁通的分布情況。

在雙繞組中，電流方向相反。假設低壓繞組電流方向向外（用⊙表示），高壓繞組電流方向向內（用×表示），根據右手定則，它們之間的漏磁通（用虛線表示）必然向上。

為了方便，漏磁通可以分為兩個分量：軸向（縱向）漏磁通和輻向（橫向）漏磁通。軸向漏磁通是垂直向上的，而輻向漏磁通則由于繞組上端漏磁通向外發散，而下端向繞組內側收攏產生水平分量。根據左手定則，軸向漏磁通產生輻向電磁力，輻向漏磁通產生軸向電磁力。

軸向漏磁通導致外側高壓繞組產生向外的輻向張力，即高壓繞組的直徑需要增大，圓周方向受到拉伸應力，繞組導線必須承受這個力。相反，軸向漏磁通使內側低壓繞組產生向內的輻向壓力，即低壓繞組的圓周方向被壓縮。在設計和制造時，必須防止該繞組失穩并發生形變。

輻向漏磁通使高低壓繞組均產生向內的軸向壓力。這個力作為繞組的壓縮力，導致兩端導線承受最大的作用力。對于墊塊的壓縮力是導線上作用力的合力，因此在繞組中部這個力是最大的。由這些力在導線和墊塊中產生的應力必須限制在允許的范圍內。對于使用油浸層壓紙板制作的墊塊，其允許的壓縮應力應在39.2MPa以下。

此外，由于繞組的高度不同、匝數的不平衡以及分接線段的切除等因素，產生的軸向壓力和張力類似于交錯式排列時的軸向力。
