變壓器繞組材質進化史

—從電解銅到銅包鋁的成本/性能博弈

國際銅業協會（ICA）數據顯示，繞組材料占變壓器總成本的35%-50%，而過去30年銅價上漲了380%，驅動全球廠商探索低成本替代方案。從純電解銅到銅包鋁（CCA）、銅包鋼（CCS），再到納米涂層復合導體，這場材料革命深刻影響著電力設備的性能與經濟效益。本文基于IEC 60076-7、IEEE C57.18.10等標準，解析繞組材質的演進邏輯與未來趨勢。

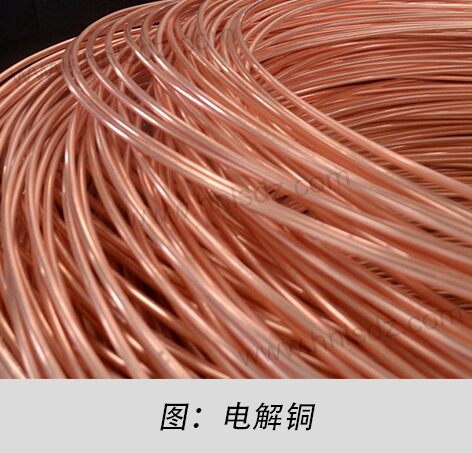

1.電解銅時代（1950-2000年）：性能優先的黃金標準

(1)特性與結構：電解銅（純度≥99.95%）由電解精煉工藝制成，其晶格結構均勻且雜質含量極低。銅原子自由電子密度高、遷移阻力小，賦予其兩大核心優勢：

● 卓越導電性：導電率高達58.5×10? S/m，使繞組電阻損耗（）比鋁低40%。

● 優異延展性：可拉制成直徑0.1mm的細絲，滿足復雜繞組結構需求，抗蠕變能力確保150℃下形變＜0.2%。

(2)對變壓器的價值：

● 低損耗：400kV超高壓變壓器中，空載損耗＜0.1%（IEC 60076-1標準）

● 長壽命：德國西門子1978年制造的400kV變壓器，運行43年后損耗仍低于設計值5%。

(3)成本困境與替代需求

2000年后銅價從0.6/kg飆升至9.8/kg（2022年峰值），疊加銅冶煉的高碳排放（8.5 CO?/t），迫使行業尋求變革。配電變壓器銅材成本占比從28%升至52%，發展中國家電網擴建項目亟需輕量化、低成本的替代方案。

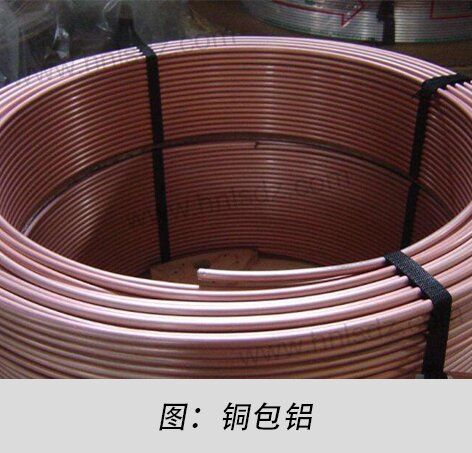

2.銅包鋁（CCA）：輕量化與成本的最優解

(1)材料構成與工藝：
銅包鋁（CCA）通過冷軋復合工藝，將0.15mm厚銅層包覆在鋁芯表面，銅鋁體積比為15:85。連續擠壓工藝確保銅層厚度偏差＜±5μm（EN 13602標準），退火處理消除界面應力，彎曲壽命＞5000次（IEC 60213測試）。

(2)核心優勢：

● 輕量化：密度僅4.5g/cm3（純銅的50%），降低運輸與安裝成本。

● 低成本：材料成本 4.8/kg（純銅9.2/kg），總成本節約18%。

● 導電保留：導電率75%-82% IACS，滿足多數配電變壓器需求（IEC 60076-7）。

(3)應用場景：

● 配電變壓器：印度塔塔電力10MVA變壓器采用CCA，成本降低18%。

● 風電箱變：全球60%風電場箱變已采用CCA繞組。

3.銅包鋼（CCS）與納米涂層：極端場景的突破

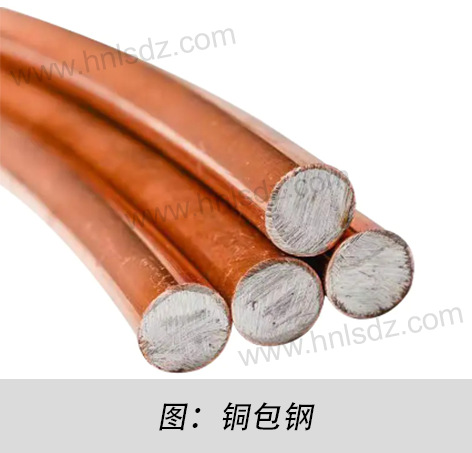

(1)銅包鋼（CCS）：抗短路與機械強度的飛躍

特性與結構：銅包鋼（CCS）在鋁芯中心嵌入直徑占比30%-40%的高碳鋼線，形成“銅-鋁-鋼”復合結構。鋼芯抗拉強度≥1200MPa，銅層厚度≥0.1mm，確保導電性與機械強度平衡。

核心優勢：

● 抗短路能力：可承受120kN/m電磁力（IEC 60076-5），短路電流耐受值提升60%。

● 成本效益：材料成本$5.1/kg，比重載純銅方案低25%。

應用場景：

● 特高壓工程：中國±1100kV吉泉特高壓工程采用CCS，抗短路電流達63kA。

● 重工業供電：德國蒂森克虜伯鋼廠變壓器短路故障率下降45%。

(2)納米涂層：防腐蝕與接觸電阻的革命

特性與結構：在CCA表面噴涂50nm厚石墨烯-二氧化硅復合涂層，通過化學氣相沉積（CVD）形成致密保護層。石墨烯的六方晶格結構阻隔水氧滲透，二氧化硅增強耐磨性。

核心優勢：

● 耐腐蝕性：鹽霧測試＞3000小時（ISO 9227），是純銅的3.75倍。

● 低接觸電阻：涂層使接觸電阻降至0.15mΩ（ASTM B539），減少連接點發熱。

應用場景：

● 沿海變電站：日本東芝橫濱站使用納米涂層CCA，設備壽命延長至40年。

● 海上風電：鹽霧環境下繞組故障率降低70%，維護周期從2年延長至5年。

4.繞組材質性能總表

結語

繞組材質革新是成本、性能與環境的精準平衡：銅包鋁（CCA）以60%成本實現80%性能，主導配電變壓器市場；銅包鋼（CCS）抗拉強度達350MPa，成為特高壓短路防護首選；納米涂層技術將沿海設備壽命從25年延至40年。未來，碳纖維（密度2.0g/cm3）與高溫超導技術將推動新一輪變革，預計2030年成本下降40%，加速全球能源轉型。
