高溫環境下電抗器壽命縮短？

—材料與散熱雙優化方案

在全球能源轉型與工業智能化加速的背景下，電抗器作為電力系統的關鍵組件，其可靠性與壽命日益成為設備制造商、電網運營商及工業用戶的關注焦點。高溫環境被公認為電力設備老化的主要加速器，如何有效應對高溫帶來的壽命衰減已成為行業核心挑戰。本文將基于國際標準與工程實踐，深入剖析高溫影響機制，并提出材料與散熱的雙重優化策略。

1.高溫如何“燃燒”電抗器壽命：阿倫尼斯方程的警示

電抗器壽命的核心在于其有機絕緣材料（如環氧樹脂、Nomex?紙、浸漬漆）的耐久性。高溫引發絕緣材料分子鏈斷裂、氧化加劇及局部放電增強，顯著加速其不可逆老化進程。

● 量化老化速率的核心方程：阿倫尼斯方程

壽命 (L) 與絕對溫度 (T) 的關系可表述為：

L = A * exp(Ea / (k * T))

?L: 預期壽命

?A: 材料特定常數

?Ea: 材料老化活化能 (eV)

?k: 玻爾茲曼常數 (8.617333262145 × 10?? eV/K)

?T: 絕對溫度 (K)

● 溫度影響的直觀體現：10℃規則

依據 IEEE Std C57.96 及 IEC 60076-7，經驗法則表明：絕緣系統工作溫度每持續升高 6-10°C，其預期壽命將減半。例如，H級絕緣（常規設計溫度 180°C）在 190°C 下持續運行，壽命或僅為設計壽命的 50%。

表 1：絕緣材料等級與溫度壽命關系參考

    (基于 IEC 60085, IEEE Std C57.12.00)

2.材料優化：構筑耐高溫“基因”

電抗器的耐高溫能力從根本上取決于其絕緣材料的分子穩定性。傳統有機材料（如A級、B級絕緣）在持續高溫下易發生分子鏈斷裂、氧化裂解和局部放電，導致絕緣性能不可逆退化。現代材料科學通過三大方向突破耐溫極限，使電抗器在極端環境下仍能保持長壽命。

● 高耐溫絕緣材料體系升級

（1）材料選擇

o聚酰亞胺薄膜（Kapton?）：玻璃化轉變溫度（Tg）>360°C，熱分解溫度>500°C，分子結構中的芳香環和酰亞胺鍵提供超高穩定性。

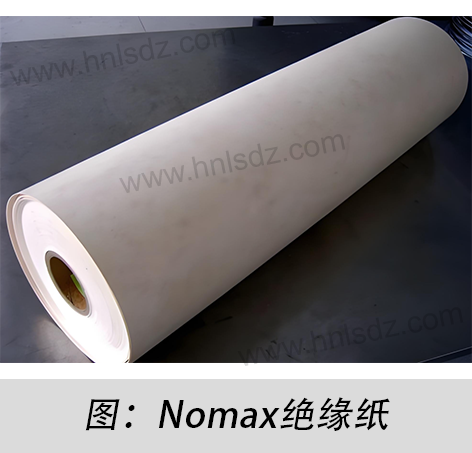

oNomex?芳綸紙：長期耐溫220°C，氫鍵網絡結構在高溫下仍保持機械強度。

o硅樹脂浸漬體系：耐溫范圍-50°C至+250°C，Si-O鍵能（452 kJ/mol）遠高于C-C鍵（346 kJ/mol）。

（2）失效模式對比

o傳統環氧樹脂：在180°C以上發生“熱氧化降解”，分子鏈隨機斷裂，導致介質損耗因數（tanδ）陡升。

o改性環氧/有機硅雜化材料：通過引入硅氧烷鏈段，在高溫下形成Si-O-Si交聯網絡，延緩裂解過程。

（3）工程驗證數據

oIEEE 117測試（加速老化試驗）：H級改性環氧在200°C下運行10,000小時后，擊穿電壓僅下降12%，而傳統材料下降超40%。

● 納米復合材料：導熱與介電性能協同增強

（1）作用機理

o導熱路徑優化：納米粒子在基體中形成“導熱滲流網絡”，使復合材料導熱系數從0.2 W/mK提升至0.6-1.2 W/mK（提升3-6倍）。

o電樹枝抑制：納米顆粒作為“陷阱中心”捕獲高能電子，延緩絕緣劣化（實驗證明局部放電起始電壓PDIV提高20-30%）。

（2）制造工藝關鍵

o分散技術：超聲處理+硅烷偶聯劑修飾，避免納米顆粒團聚（團聚體>100nm會導致電場畸變）。

o固化工藝：梯度升溫固化（如80°C→120°C→160°C分段升溫），確保填料分布均勻。

● 真空壓力浸漬（VPI）與封裝革命

- 傳統問題：繞組層間氣隙導致局部過熱（溫升差異可達15-20°C），加速絕緣老化。

- VPI液態硅膠技術

o工藝參數：真空度<1mbar，壓力0.5-0.8MPa，確保硅膠滲透至微米級孔隙。

o優勢：固化后熱膨脹系數（CTE）與銅繞組匹配，避免熱循環應力開裂。

- 案例對比

o未浸漬電抗器：在150°C下運行1年后，繞組層間局部放電量從5pC升至50pC。

oVPI硅膠處理電抗器：同等條件下放電量穩定在<10pC。

3.散熱優化：構建高效“冷卻系統”

抗器的散熱能力直接決定其溫升水平。根據斯蒂芬-玻爾茲曼定律（輻射散熱）和牛頓冷卻定律（對流散熱），需通過結構設計、流體動力學優化及智能控制實現高效熱管理。

● 強迫風冷（FAA/FAF）的精細化設計

(1)氣流組織優化

— 風道設計準則（參照IEC 60076-16）：

o入口風速：4-6 m/s（過低導致換熱不足，過高引發湍流噪音）。

o流道壓降：<200Pa，避免風機超載。

— CFD仿真案例：某干式電抗器通過導流罩優化，風速均勻性提高40%，熱點溫升降低12°C。

(2)風機選型方程

所需風量

Q = (P_loss × η) / (ρ × Cp × ΔT)

oP_loss：總損耗（W）

oη：散熱效率（通常0.6-0.8）

oρ：空氣密度（1.2 kg/m3 at 20°C）

oCp：空氣比熱容（1005 J/kg·K）

oΔT：允許溫升（如25K）

(3)智能調速策略

— 溫度-轉速曲線：采用PWM調速，在40°C環境溫度下風機全速運行，20°C時轉速降至50%。

— 降噪設計：選用后向離心風機，比前向風機噪音低5-8dB(A)。

● 液冷技術的突破性應用

表：直接油冷 vs. 水冷

熱管嵌入式設計

— 工作原理：蒸發段吸收熱量使工質（如氨/丙酮）汽化，蒸汽在冷凝段釋放潛熱后回流，等效導熱系數可達5000-15000 W/mK。

— 安裝方式：

o繞組內部：直徑8mm熱管嵌入銅排，使繞組軸向溫差<5°C。

o外部散熱器：熱管連接至鋁翅片陣列，散熱面積增加3倍。

● 結構熱阻最小化技術

（1）繞組優化

利茲線損耗計算：高頻渦流損耗

P_eddy = (π2 * f2 * d2 * B2) / (6ρ)

d：單線直徑（mm），B：磁通密度（T）

采用0.1mm細線多股絞合，100kHz下渦流損耗降低70%。

（2）界面材料選擇

● 工程啟示：協同設計創造價值

（1）材料-散熱耦合分析：高導熱絕緣材料可降低內部溫度梯度，使散熱系統效率提升20%以上。

（2）全生命周期成本（LCC）模型：雖然納米材料/VPI工藝增加初期成本15-25%，但故障率降低帶來的維護成本下降可達40%。

通過上述深度優化，電抗器在高溫環境下的壽命可從5-7年延長至15年以上。例如，某中東油田項目采用氮化硅改性環氧+熱管液冷方案，在55°C環境溫度下連續運行3年無故障，溫升始終控制在65K以內（IEC 60076-12 Class F限值為100K）。

結論：以系統思維應對高溫挑戰

高溫環境下電抗器的長壽命運維，絕非單一環節的改進可達成。需要從材料分子層面（耐熱性提升）與系統熱管理層面（散熱效率倍增）雙軌并進：

1.材料是根基：選用 H/C 級絕緣、納米復合材料、硅膠浸漬，直接提升耐熱閾值。

2.散熱是關鍵：智能化風冷、高效液冷或熱管技術，實現熱量快速遷移。

3.協同設計是保障：損耗源頭抑制（利茲線）與熱阻路徑優化（界面材料）相輔相成。

在全球氣候變暖與工業設備功率密度持續攀升的背景下，遵循國際標準（IEC/IEEE），實施材料-散熱協同優化，已成為保障電抗器在高溫環境下全生命周期可靠運行的必由之路。這不僅降低了電網的故障風險和維護成本，更為全球能源基礎設施的可持續發展提供了堅實保障。
