紗包線、絲包線、膜包線、漆包線有什么區別？

在變壓器、電抗器和電機等電氣設備的制造中，繞組導線的絕緣處理是決定產品性能和可靠性的關鍵因素。紗包線、絲包線、膜包線和漆包線是四種常見的絕緣導線類型，它們在絕緣材料、制造工藝、性能特點和應用場景上各有不同。本文將詳細解析這四種絕緣導線的區別，幫助您根據具體應用需求做出最佳選擇。

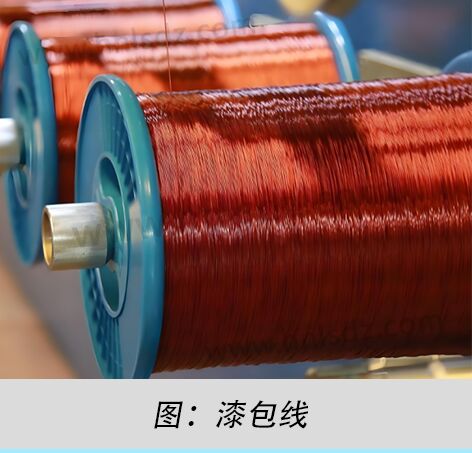

1.漆包線(Enameled Wire)

漆包線是目前變壓器和電抗器制造中使用最廣泛的絕緣導線類型，它通過在銅或鋁導體表面涂覆多層高分子絕緣漆膜而形成絕緣層。

●制造工藝與材料特性

漆包線的制造采用"涂覆-烘烤"工藝，導體經過多道涂漆和高溫固化過程。常用的絕緣漆包括：

● 聚酯漆(Polyester)：具有優良的機械強度和耐熱性(130℃)

● 聚氨酯漆(Polyurethane)：易于焊接，常用于高頻應用

● 聚酰亞胺漆(Polyimide)：耐高溫可達220℃以上

● 聚酰胺酰亞胺漆(AI Wire)：綜合性能優異，耐溫180℃

絕緣漆的分子結構在高溫固化過程中形成交聯網絡，這種結構賦予漆包線優異的電氣性能和機械強度。漆膜厚度通常在0.02-0.1mm之間，可通過國際標準IEC 60317或美國標準NEMA MW 1000進行分類。

●性能優勢與應用場景

漆包線的優勢主要體現在：

?高空間利用率：薄而均勻的漆膜使繞組更加緊湊

?優異的介電強度：典型值可達5-10kV/mm

?良好的熱穩定性：高溫下不易老化

?機械柔韌性：適合自動繞線工藝

這些特性使漆包線成為中小型變壓器、電機繞組和電感元件的首選，特別是在空間受限的高功率密度應用中表現突出。

●技術參數對比

下表展示了常見漆包線的關鍵參數：

2.紗包線(Cotton Covered Wire)

紗包線是一種傳統的絕緣導線，通過在導體表面纏繞棉紗或人造纖維紗線作為絕緣層。

●結構與制造工藝

紗包線的制造采用"繞包"工藝，紗線以特定角度和張 力螺旋纏繞在導體表面，通常需要多層纏繞以達到足夠的絕緣厚度(0.2-0.5mm)。為提高絕緣性能，紗線常經過絕緣油或樹脂浸漬處理。

紗包線的絕緣性能主要依賴于：紗線本身的絕緣特 性、繞包密度和均勻性和浸漬材料的性能。

●特點與應用局限性

（1）紗包線的優點

紗包線具有優異的耐電暈性能，其纖維結構能均勻分布電場，減少局部放電，使電暈起始電壓比同厚度漆包線高出30%-50%，特別適用于高頻、高壓環境。同時，多孔結構帶來出色的散熱能力，通過增強空氣對流可降低繞組溫升15-20℃，適合高功率密度設備。

此外，厚實的紗層提供了良好的機械保護，能有效緩沖振動和沖擊，即使局部破損也不會立即導致整體絕緣失效，這一"失效安全"特性使其在礦山機械、軌道交通等高振動環境中表現突出。

（2）紗包線的缺點

紗包線的主要不足在于空間利用率較低，較厚的絕緣層使其直徑比漆包線大50%-100%，導致繞組填充系數僅為0.3-0.5，顯著增加了設備體積和重量。

另一個突出問題是易吸濕性，在60%濕度環境下絕緣電阻會下降10倍，長期潮濕易引發纖維水解和霉變，必須進行額外浸漬處理。此外，制造工藝也存在局限，繞包速度不足50m/min且難以實現自動化，人工成本占比高，接頭處理復雜也影響了生產效率。

這些特點使紗包線主要應用于某些特殊場景，如古董電器修復、高電壓測試設備等傳統領域。

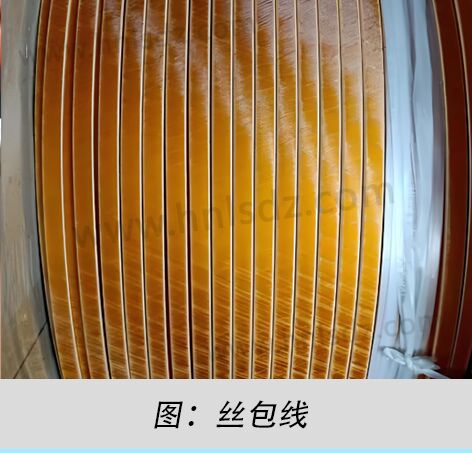

3.絲包線(Silk Covered Wire)

絲包線與紗包線類似，但使用天然或合成絲纖維作為絕緣材料，主要應用于高精度和高頻電子設備。

● 材料特性與制造工藝

絲包線采用精細的蠶絲或合成絲(如聚芳酰胺)以高密度繞包，絕緣層厚度通常在0.1-0.3mm之間。為增強性能，常采用以下處理工藝：

·脫脂處理：去除絲纖維表面雜質

·浸漬處理：使用特殊樹脂提高絕緣性能

·表面涂覆：添加保護層防止機械損傷

絲纖維的微觀纖維結構形成均勻分布的微小氣隙，這種結構賦予絲包線獨特的介電特性。

● 高頻特性與應用價值

絲包線在高頻應用中的優勢源于：

?低介質損耗：tanδ值通常低于0.01

?穩定的介電常數：頻率特性優異

?精細調節能力：可通過繞包密度精確控制電容參數

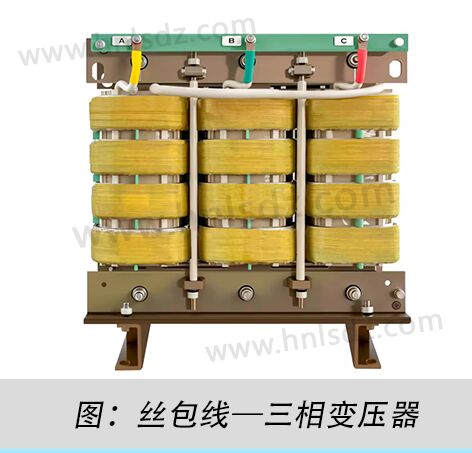

這些特性使絲包線成為高頻變壓器、射頻線圈和精密測量設備的理想選擇，特別是在需要精確控制寄生參數的場合。

4.膜包線(Film Insulated Wire)

膜包線采用聚合物薄膜(如聚酯、聚酰亞胺)繞包或擠出包覆導體形成絕緣層，是現代高性能電氣設備的優選方案。

● 薄膜材料與結構設計

常用薄膜材料包括：

?PET薄膜：厚度12-50μm，經濟實用

?PI薄膜：耐高溫達250℃以上

?PTFE薄膜：優異的耐化學性和低摩擦系數

膜包線的絕緣結構通常設計為：內屏蔽層(可選)+主絕緣薄膜(單層或多層)+外保護層(防刮擦)。這種多層結構可通過以下公式計算其理論擊穿電壓：

V_bd = E_bd × d × K

其中：

?V_bd：擊穿電壓(kV)

?E_bd：材料固有介電強度(MV/m)

?d：總絕緣厚度(mm)

?K：結構系數(0.7-0.9，考慮界面效應)

● 優點和應用場景

膜包線的高性能源于其精密的薄膜結構，采用分子級取向聚合物配合±1μm的厚度控制，使介電強度達到15kV/mm，是漆包線的3倍。通過等離子體預處理和納米過渡層（如SiO?摻雜）等特殊界面處理，顯著提升了結合力和耐熱性。

多功能集成設計將導電層、絕緣層和保護層復合，并添加Al?O?等納米填料來改善導熱性，使其在新能源汽車驅動電機中可耐受200℃高溫和10萬小時以上的電暈壽命，在航空航天電源系統中能適應-65-260℃極端溫度并通過NASA認證，在5G基站高頻變壓器中實現εr=2.3的超低介電常數和tanδ<0.001的介質損耗，有效降低信號插損。

5.綜合對比與選型指南

為幫助工程師正確選擇絕緣導線類型，我們總結了下表，用于對比了四類導線在關鍵指標上的差異：

結論

紗包線、絲包線、膜包線和漆包線各有其獨特的性能特點和適用場景。漆包線憑借其優異的綜合性能和成本優勢，成為大多數變壓器和電抗器應用的首選；紗包線和絲包線在特殊領域仍保持應用價值；而膜包線則在高溫、高頻和高可靠性要求場景中展現出卓越性能。

隨著材料科學和制造技術的進步，復合絕緣結構和納米改性材料正在推動繞組線技術的新發展。工程師在選擇絕緣導線時，應綜合考慮電氣性能、熱性能、機械要求和成本因素，同時關注國際標準的最新發展，以確保設計出性能優越、可靠性高的電磁設備。
