沙漠地區變壓器散熱器如何進行防沙堵設計？

在全球能源基礎設施中，變壓器扮演著至關重要的角色，特別是在環境條件惡劣的沙漠地區。沙漠環境對變壓器散熱器提出了獨特挑戰，其中沙塵堵塞問題尤為突出。本文將從科學角度詳細解析沙漠地區變壓器散熱器的防沙堵設計策略，幫助電力設備運營商和工程師理解如何優化設備性能，延長使用壽命。

1.沙漠環境對變壓器散熱器的特殊挑戰

沙漠地區變壓器的運行環境堪稱電力設備面臨的"極端環境"之一。不同于普通地區，沙漠環境主要帶來三大獨特挑戰：

● 高密度沙塵顆粒：沙漠地區空氣中懸浮的顆粒物濃度可達200-500μg/m3（城市地區通常為50-150μg/m3），且顆粒直徑多在10-100μm之間。這些顆粒隨著氣流不斷沖擊散熱器表面，逐漸在散熱翅片間積聚。

● 極端溫度波動：沙漠晝夜溫差常達20-30℃，導致金屬材料頻繁熱脹冷縮。以鋁合金為例，其線性膨脹系數為23×10??/℃，1米長的散熱器在30℃溫差下長度變化達0.69mm。這種反復應力加速了結構件疲勞。

● 低濕度與靜電積聚：相對濕度常低于15%，使得沙塵顆粒因缺乏水分粘附而更容易帶電。實驗測量顯示，沙漠沙粒摩擦可產生高達5-10kV的靜電電壓，加劇顆粒吸附現象。

長期跟蹤數據表明，在未采取防護措施的沙漠環境中，散熱器氣流通道截面積在運行18個月后可能減少40-60%，導致溫升增加20-30K，直接威脅變壓器絕緣壽命。根據IEEE Std C57.91-2011，油浸式變壓器壽命與運行溫度呈指數關系，每增加6℃老化速度就翻倍。

表1：不同防護等級散熱器在沙漠環境下的性能比較

2.防沙堵設計的核心工程策略

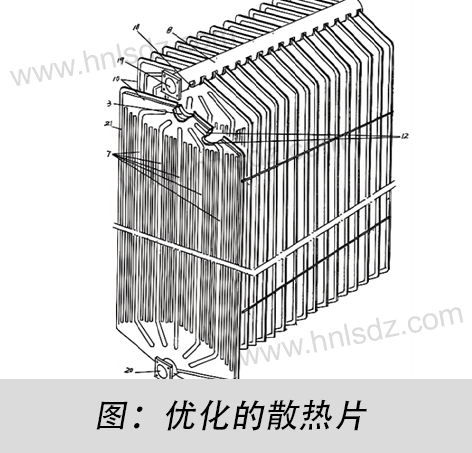

● 空氣動力學優化的散熱通道設計

空氣動力學在防沙設計中扮演著關鍵角色。與傳統直線型翅片不同，沙漠專用散熱器采用漸進式變截面流道設計。這一設計的科學依據在于伯努利原理和斯托克斯定律的綜合應用。

具體而言，散熱片采用前疏后密排列，入口處翅片間距擴大至12-15mm（常規為6-8mm），出口處縮減至8-10mm。這種布局創造了漸進式加速流場，入口處較低的流速（約2-3m/s）允許較大顆粒因重力沉降脫落，而出口處增至4-5m/s的氣流速度確保細小顆粒被帶走。工程實踐表明，這種設計可減少40%以上的沙粒沉積。

基于計算流體力學(CFD)模擬的優化公式可表示為：

V? = V? × (A?/A?) × C_d

其中：

?V?、V?分別為進出口流速(m/s)

?A?、A?為對應的流道截面積(m2)

?C_d為流道形狀系數（經驗值0.85-0.95）

此外，翅片表面采用波浪形或鋸齒狀紋理，利用邊界層分離效應產生局部渦流。這些微渦流持續擾動使顆粒難以穩定附著，實驗數據顯示可降低15-20%的積沙量。

● 材料科學與表面工程的創新應用

材料選擇不僅關乎耐腐蝕性，更直接影響沙塵附著特性。目前先進設計采用三層復合處理方案：

（1）基底材料：選用AA3003-H14鋁合金，其屈服強度達145MPa，優于常規AA1100的90MPa。更強的機械性能抵抗沙粒沖擊造成的微塑性變形。

（2）中間層：通過微弧氧化工藝生成10-15μm厚多孔Al?O?陶瓷層，孔隙率控制在15-20%。這種結構既保持良好導熱性（熱導率約15W/m·K），又提供表面硬度（HV≥800）。

（3）功能涂層：涂覆含氟聚合物改性硅氧烷涂層，表面能降至18-22mN/m（水接觸角＞110°）。低表面能使沙粒與基底間的范德華力減弱，實測顯示積沙量可減少60%。

值得強調的是，這種復合處理的熱阻增加有限。計算表明總附加熱阻僅0.0025m2·K/W，對散熱性能影響不足2%，卻顯著提升了耐久性。

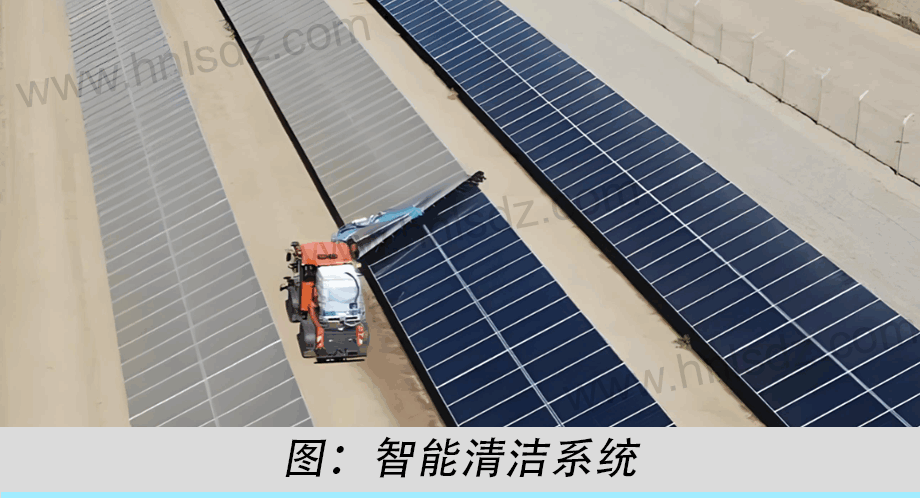

● 智能化自清潔系統集成

現代防沙設計已從被動防護轉向主動維護。智能化系統主要包括三個子系統：

（1）實時監測系統：

–壓差傳感器：測量散熱器進出口壓差，精度±5Pa。

–紅外熱像儀：監測表面溫度分布，分辨率0.1K

–顆粒物傳感器：激光散射式，檢測范圍0.1-100μm

（2）清潔執行機構：

–脈沖氣流裝置：0.5-0.8MPa壓縮空氣，脈沖寬度50-100ms。

–旋轉刷系統：碳纖維材質，轉速30-60rpm

–定向沖洗噴嘴：流量5-8L/min，壓力0.3MPa

（3）控制系統：

–基于模糊邏輯的智能判斷算法

–可學習當地沙塵暴發生規律

–預測性維護提醒功能

系統運行時，當檢測到壓差增加15%或溫度上升5K時，自動啟動清潔程序。現場數據顯示，這種系統可將人工維護需求減少70%，并避免85%的因積沙導致的過熱故障。

表2：不同清潔方式對散熱性能的影響對比

3.國際標準與最佳實踐參考

沙漠環境變壓器的設計必須兼顧國際通用標準與地區特殊要求。關鍵參考標準包括：

1.IEC 60076-22-1：專門針對高溫氣候的電力變壓器標準，規定環境溫度50℃下的性能要求。

2.IEEE Std C57.12.00-2015：包含密封要求，建議沙塵環境采用IP55及以上防護等級。

3.ANSI/IEEE C57.96：指導沙塵條件下的負載能力計算，建議沙漠地區額定容量降低系數取0.85-0.92。

在實際工程應用中，中東地區的經驗尤其值得借鑒。迪拜水電局(DEWA)規范要求沙漠變壓器散熱器必須：

?通過2000小時鹽霧試驗

?自清潔周期不超過3個月

?10年內翅片堵塞率不超過20%

沙特SEC標準則額外要求進行"沙塵老化加速試驗"：在8m/s風速下噴射ISO 12103-1 A2級試驗粉塵500小時，之后壓降增加不得超過初始值的30%。

結論與未來展望

沙漠地區變壓器散熱器的防沙堵設計是一項融合流體力學、材料科學和智能控制的系統工程。通過氣流優化、材料創新和智能維護的協同作用，現代設計已能有效應對沙漠嚴酷環境。隨著納米涂層技術、自修復材料和AI預測性維護的發展，未來5-10年將出現更先進的解決方案。

電力設備運營商應當注意，防沙設計不是簡單的附加組件，而是需要從系統角度整體優化。建議每3年進行一次全面的熱性能評估，并參考最新國際標準更新設備規范。通過科學的防沙設計和規范的運維管理，完全可以使沙漠變壓器的使用壽命接近常規地區水平，為可再生能源開發和電網擴展提供可靠保障。
